UG10.0练习三维建模五百六十八

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模五百六十八

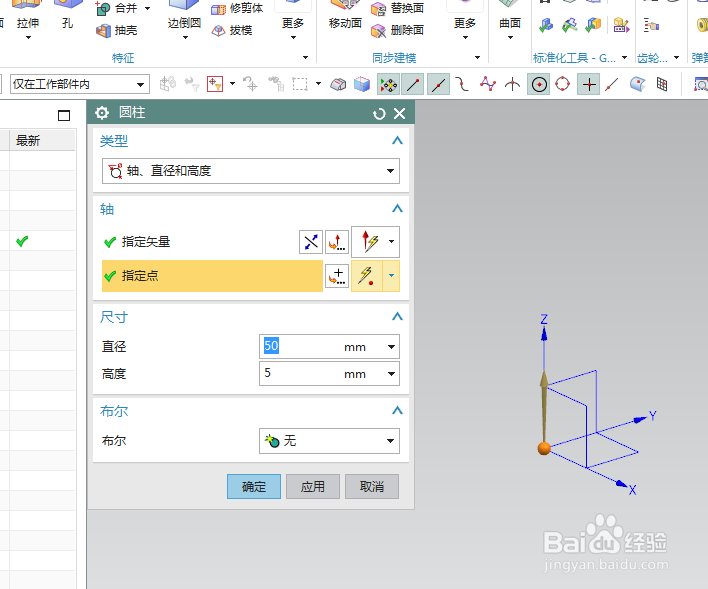

2、如下图所示，执行【】菜单——插入——设计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径50，高度5，点击应用。

3、如下所示，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径40，高度100，点击确定。

4、如下图所示，点击工具栏中的拔模命令，指定矢量Z轴，长圆柱的侧面为要拔模的面，大圆柱的顶面为固定面，设置角度5，点击确定。

5、如下图所示，执行【菜单——插入——设计特征——球】，指定点：上端面圆心点，设置尺寸：直径40，点击确定。

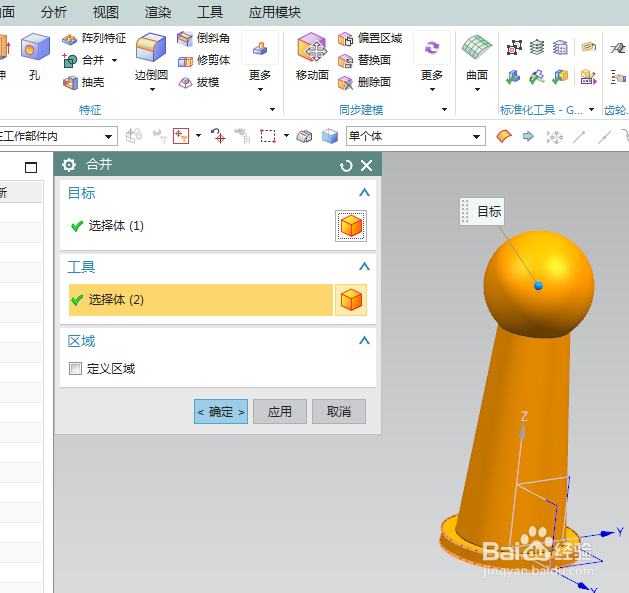

6、如下图所示，点击工具栏中的合并命令，选中是哪个实体，点击确定。

7、如下图所示，隐藏基准坐标系，显示设置为着色，

8、如下图所示，选中实体，ctrl+j，指定淡红色。~~~~~至此，这个三维实体建模完成，本次练习结束。
