UG10.0练习三维建模二百二十一

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百二十一

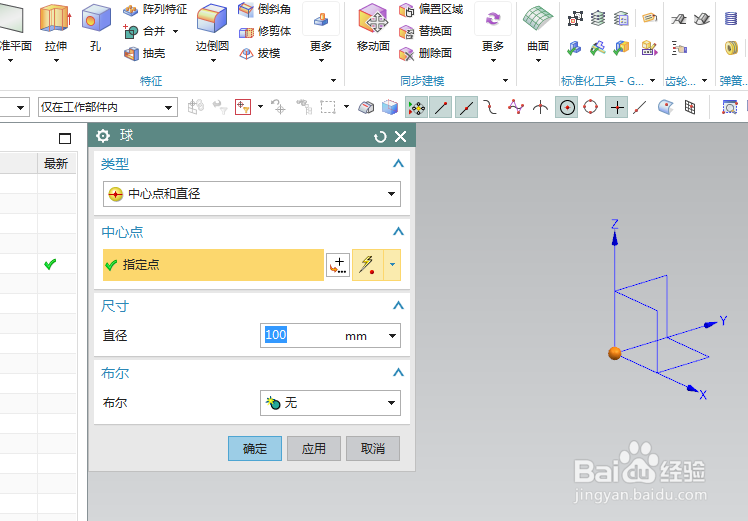

2、如下图所示，执行【菜单——插入——设计特征——球】，指定点：坐标原点，设置尺寸：直径100，点击确定。

3、如下图所示，执行【拉伸——YZ平面】，直接进入草图。

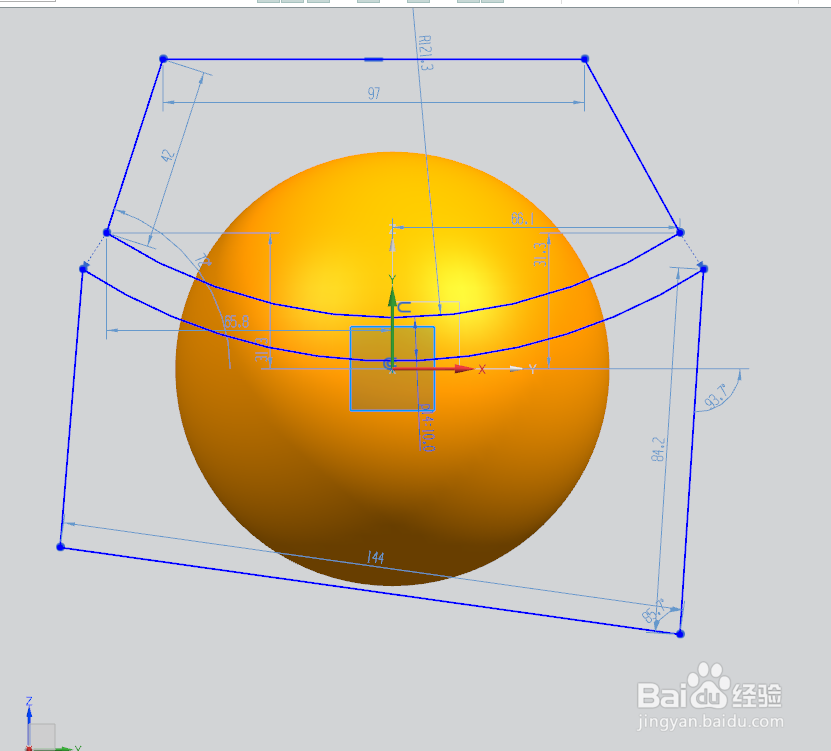

4、如下图所示，激活圆弧命令，画一个圆弧，激活偏置曲线命令，向下偏置10，激活轮廓命令，画出剩余的线段，组成两个封闭的图形，点击完成，退出草图。

5、如下图所示，设置限制：-100开始，100结束，布尔求差，点击确定。

6、如下图所示，点击工具栏中的抽壳命令，选择上下两个曲面，设置厚度为5，点击确定。

7、如下图所示，点击工具栏中的边倒圆命令，设置半径为R2，ctrl+A选中所有的实体边线，点击确定。

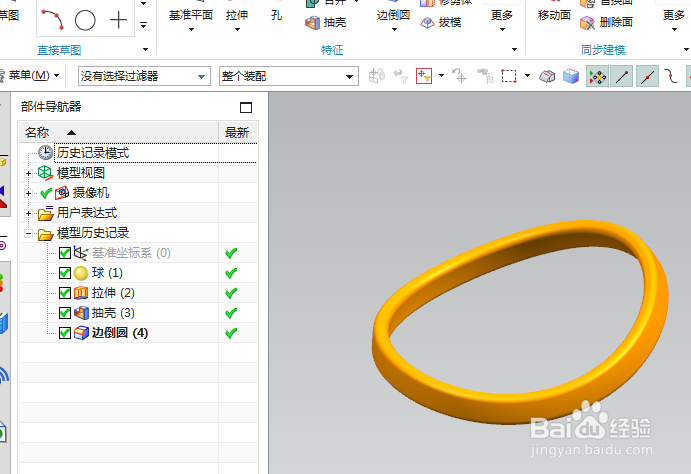

8、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
