Pro/e如何建模ø50的普通螺钉锁紧挡圈

1、如下图所示，打开Pro/e5.0软件，使用缺省模板，新建一个实体零件文件。

3、如下图所示，进入草绘，点击 圆 命令，以坐标原点为圆心画两个圆，双击修改小圆的直径为ø50，双击修改大圆的至今为ø80，打√，完成并退出草绘。

5、如下图所示，倒直角C1。1、点击工具栏中的 图标，2、软件左上角中设置1，3、点击实体，4、软件右上角√。

7、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】，使软件进入到草绘环境。

9、如下图所示，软件左上角选择拉伸方式为 穿透，点击 去除材料，然后才是软件右上角打√。

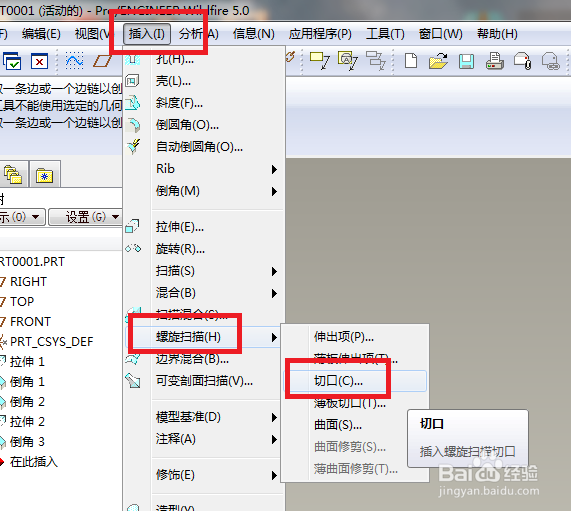

11、如下九幅图所示，创建内螺纹。第一幅：执行【插入——螺旋扫描——切口】第二幅：点击 完成，第三幅：点击FRONT面，第四幅：点击 正向，第五幅：点击 缺省，第六幅：画轨迹，一条中心线，一条内孔边线，第七幅：设置节距1.5，第八幅：画扫描截面三角形，注意标注尺寸，第九幅：先点击 正向，再点击 确定。———— 以上九幅图就是整个内螺纹创建的详细过程了，每次都分开写，感觉有点凑字数，既然这里字数够了，笔者干脆就浓缩在一步里。

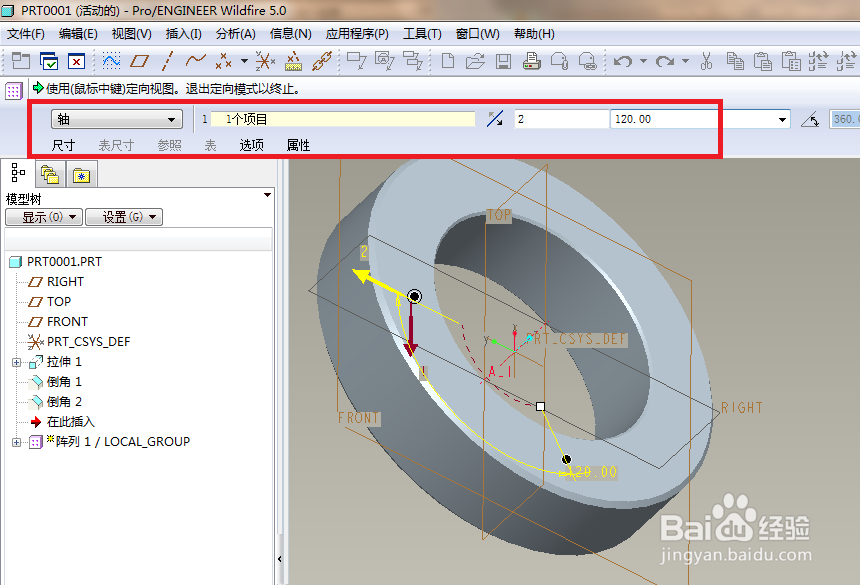

13、如下图所示，这里 进行轴阵列，充分利用到了上一步中创建的组，如果上一步没有创建组，那么这里我们就要选择三个特征一起进行轴阵列了。1、设计树中选择 组 ，2、点击工具箱中的 阵列 图标，3、软件左上角控制栏选择阵列方式为 轴，4、设置数量2，角度120，5、打√。
