在eNSP模拟器上配置RIP协议

1、总的来说，此实验主要是根据构建的网络拓扑图，依次完成如下过程第一步：配置路由器各接口ip第二步：在路由器上配置RIP协议第三步：使用display rip 1 route命令、display ip routing命令、或者使用ping命令，验证配置结果

2、配置R1路由接口IP和RIP协议：<Huawei><Huawei>s鲻戟缒男ys / system view命令的简写，进入系统视图呶蓟鹭毵Enter system view, return user view with Ctrl+Z.[Huawei]un in en /此命令是undo info-center enable的简写，这个命令关闭信息中心功能，这样做配置的过程中，就不会再出现那种告警信息了。Info: Information center is disabled.[Huawei]sysn R1 /sysn是 sysname的简写，修改设备名称/配置R1各接口ip[R1]int g0/0/1 /此命令是interface gigabitethernet 0/0/1的简写，进入路由器接口视图[R1-GigabitEthernet0/0/1]ip add 192.168.1.1 24 /add是address的简写[R1-GigabitEthernet0/0/1]quit[R1]rip[R1-rip-1]network 192.168.1.0 /发布直连网段号[R1-rip-1]quit[R1]

3、R2的配置过程与R1类似：R2:<Huawei>sys[Huawei]un in en[Huawei]sysname R2[R2]int g0/0/2[R2-GigabitEthernet0/0/2]ip add 192.168.1.2 24[R2-GigabitEthernet0/0/2]int g0/0/1[R2-GigabitEthernet0/0/1]ip add 10.1.1.1 24[R2-GigabitEthernet0/0/1]quit[R2]rip[R2-rip-1]network 192.168.1.0[R2-rip-1]network 10.0.0.0[R2-rip-1]quit[R2]

4、然后依次配置R3、R4路由器：R3:<Huawei>sys[Hua嘛术铹砾wei]un in en[Huawei]sysname R3[R3柯计瓤绘]int g0/0/2[R3-GigabitEthernet0/0/2]ip add 10.1.1.2 24[R3-GigabitEthernet0/0/2]int g0/0/1[R3-GigabitEthernet0/0/1]ip add 172.16.1.1 24[R3-GigabitEthernet0/0/1]quit[R3]rip[R3-rip-1]network 10.0.0.0[R3-rip-1]network 172.16.0.0[R3-rip-1]quit[R3]R4:<Huawei>sys[Huawei]un in en[Huawei]sysname R4[R4]int g0/0/2[R4-GigabitEthernet0/0/2]ip add 172.16.1.2 24[R4-GigabitEthernet0/0/2]quit[R4]rip[R4-rip-1]network 172.16.0.0[R4-rip-1]quit[R4]

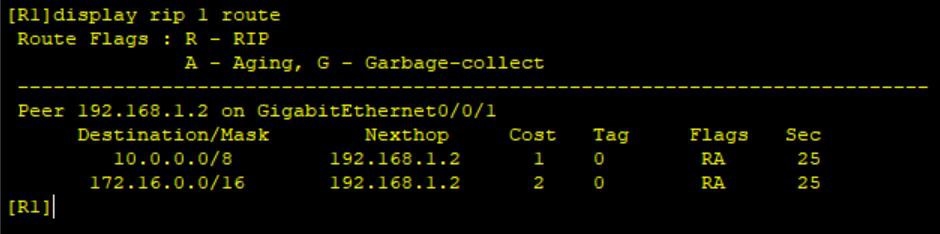

5、最后的验证可以使用命令：display rip 1 route也可以使用命令：display ip routing查看路由表信息也可以使用ping命令验证路由器之间通不通使用display rip 1 route命令查看路由器R1上的RIP路由表、使用display ip routing查看R1路由表信息、使用ping命令在R1上ping R4 得到的结果如图所示。
