UG12.0创建迷你小风扇底座的方法

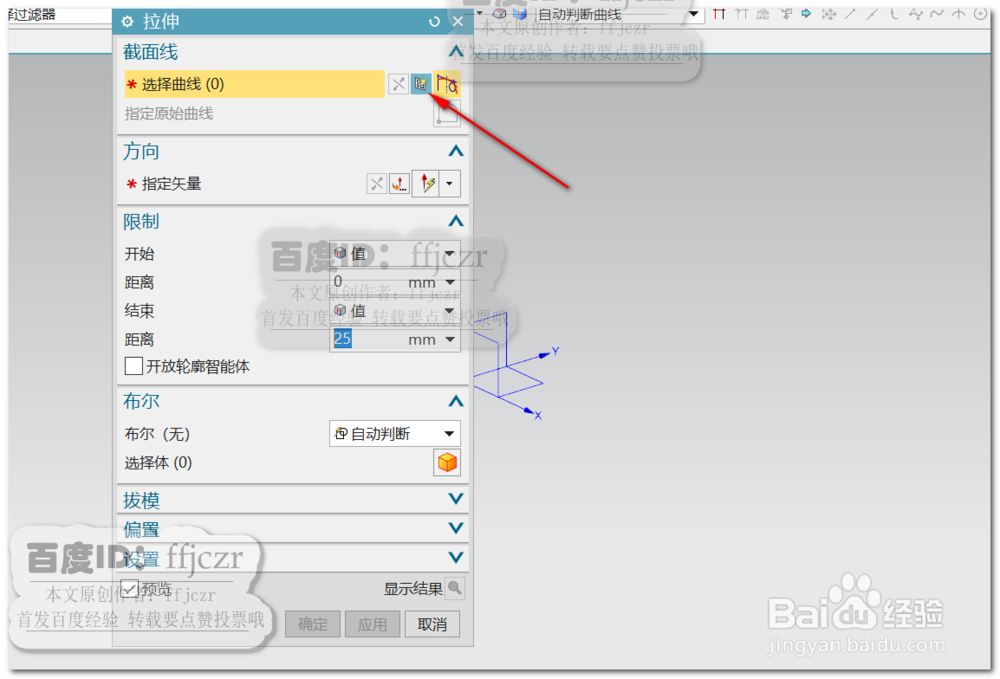

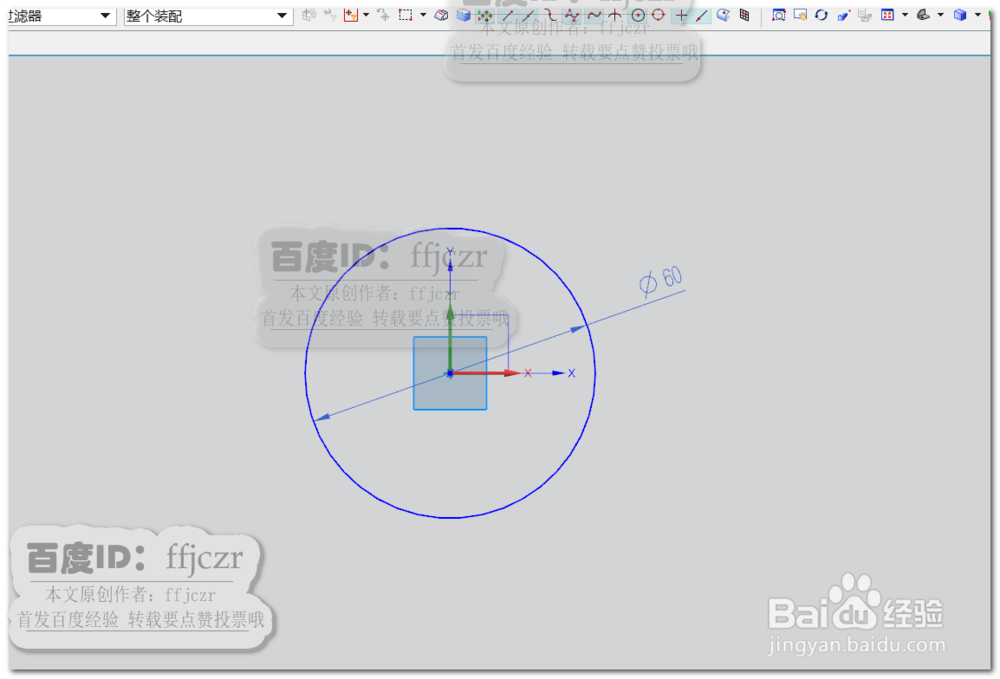

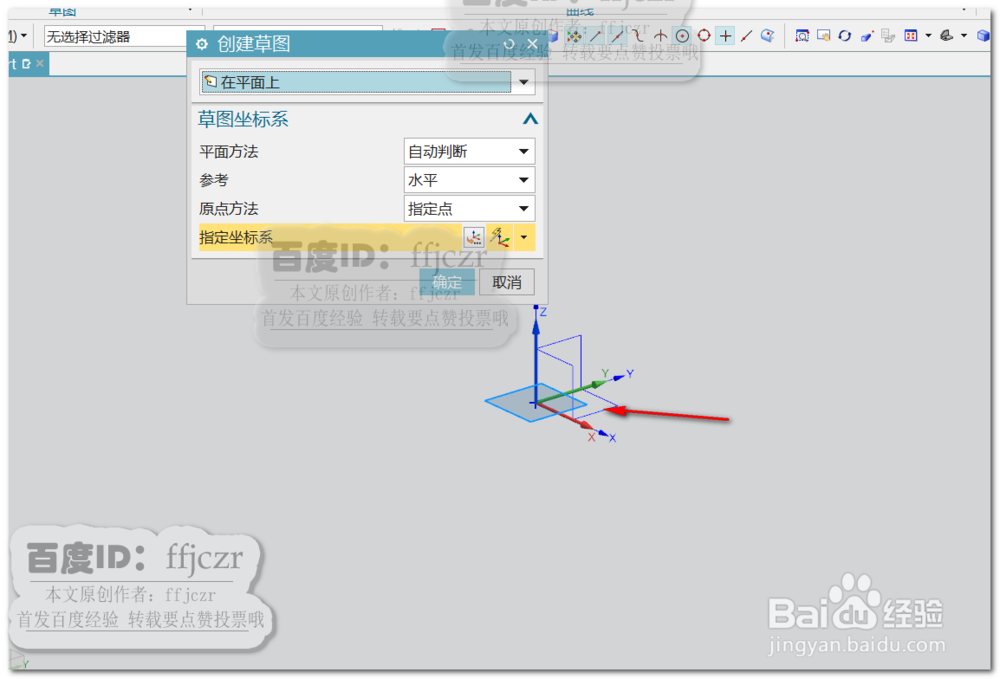

1、  选用拉伸命令，以XY面为拉伸的草绘平面；草绘中在坐标原点上绘出直径为60的圆。

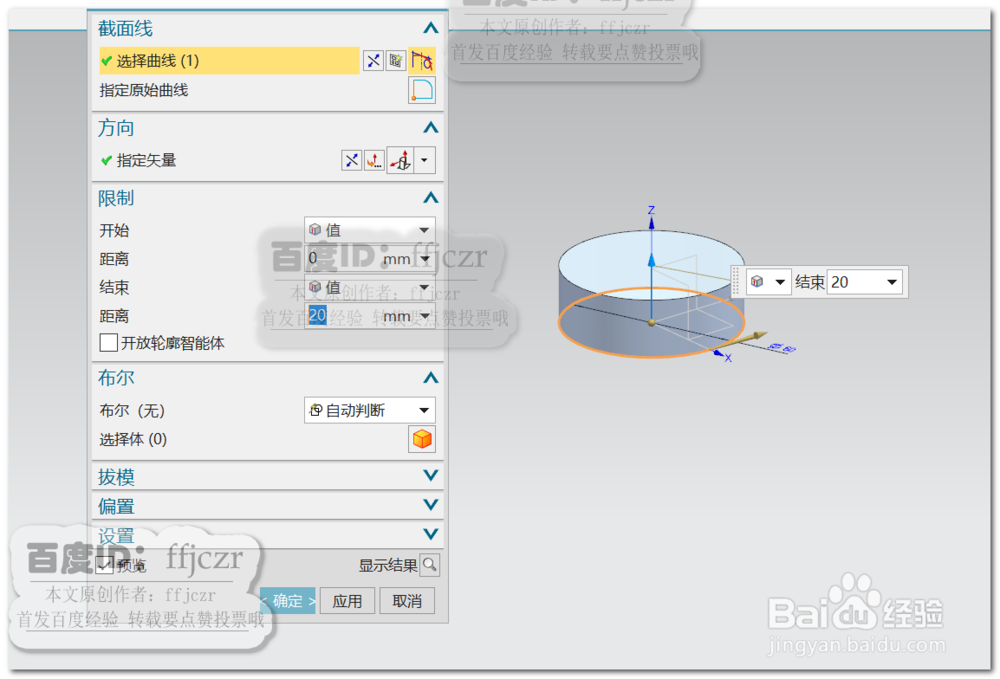

2、  回到拉伸对话框中，拉伸方向为Z轴正向，拉伸距离为20.

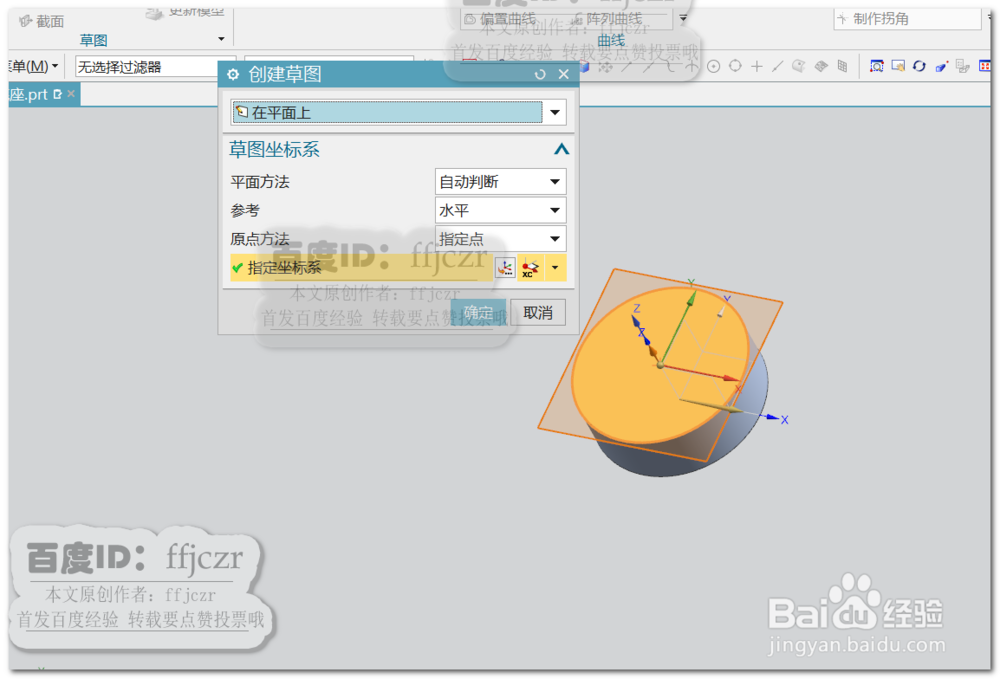

  再次选用拉伸命令，以刚得到的模型端面作为草绘平面。

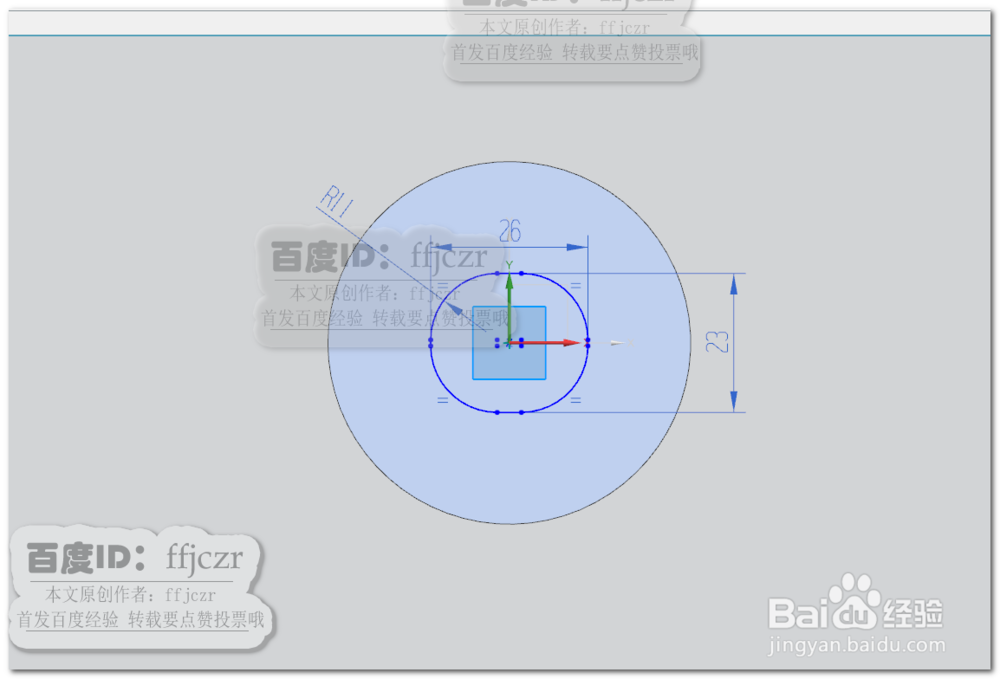

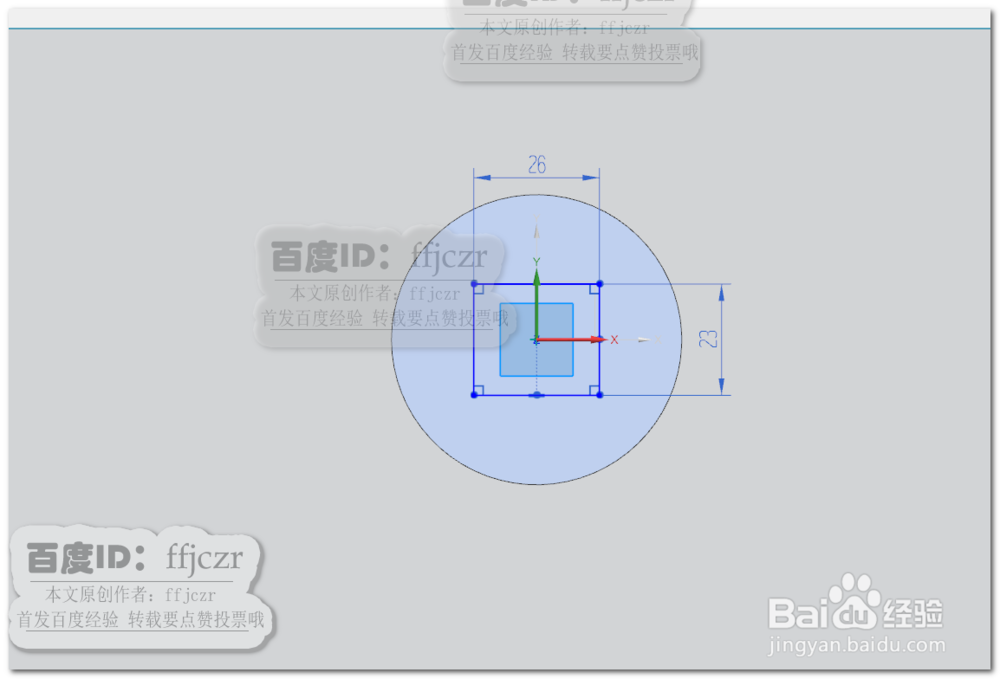

3、  草绘中以坐标原点为中心点，绘出26*23的矩形，对矩形的四个角倒半径为11的圆角。

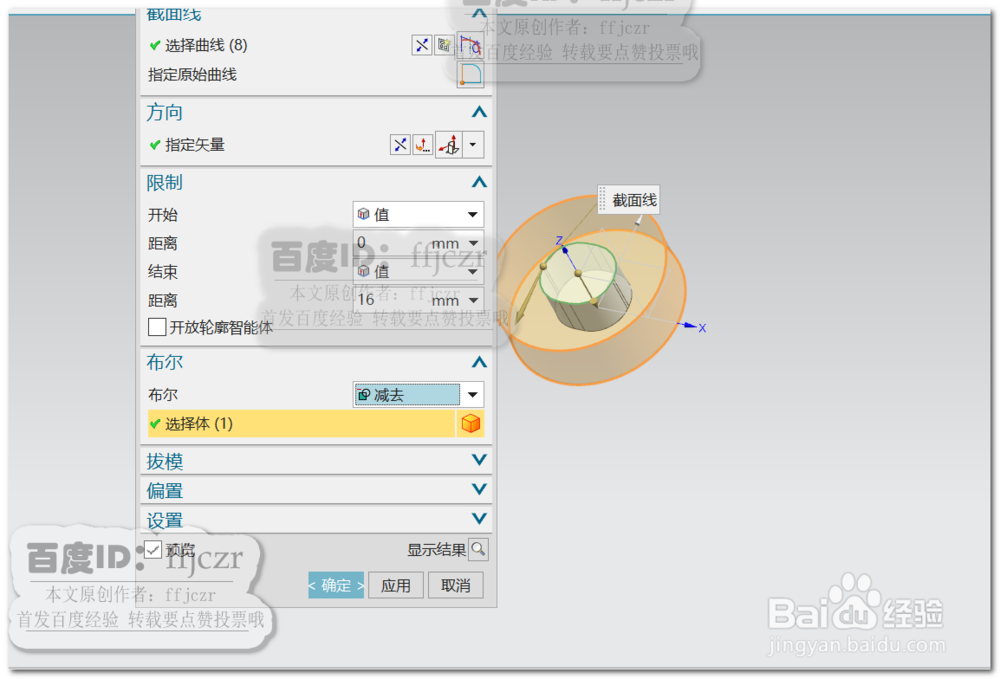

  拉伸对话框中，指定矢量方向为Z轴负向，拉伸距离为16，布尔为减去。

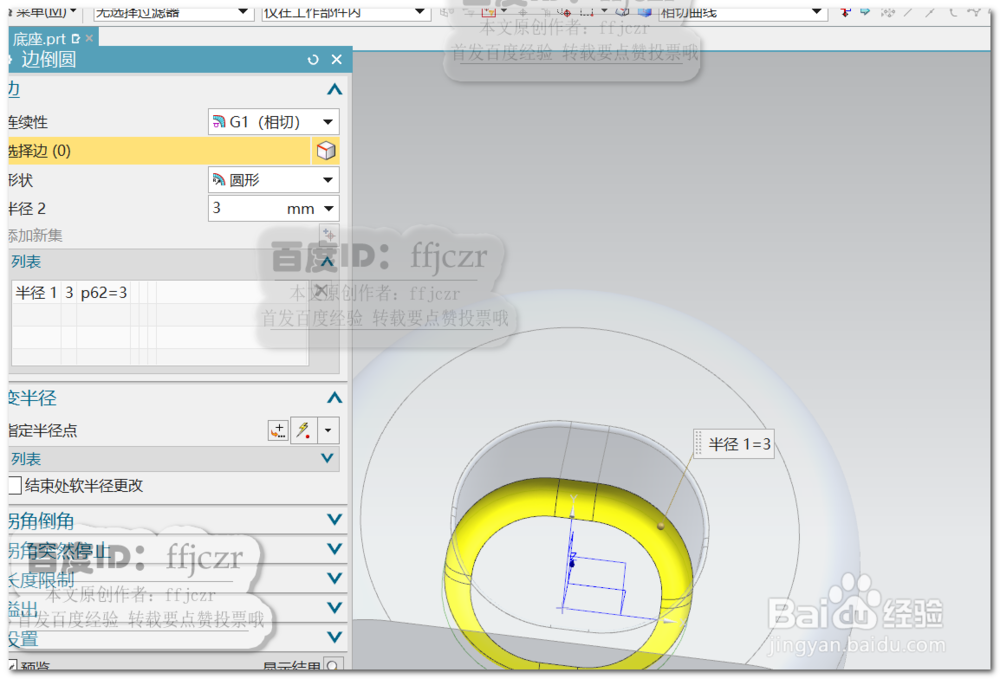

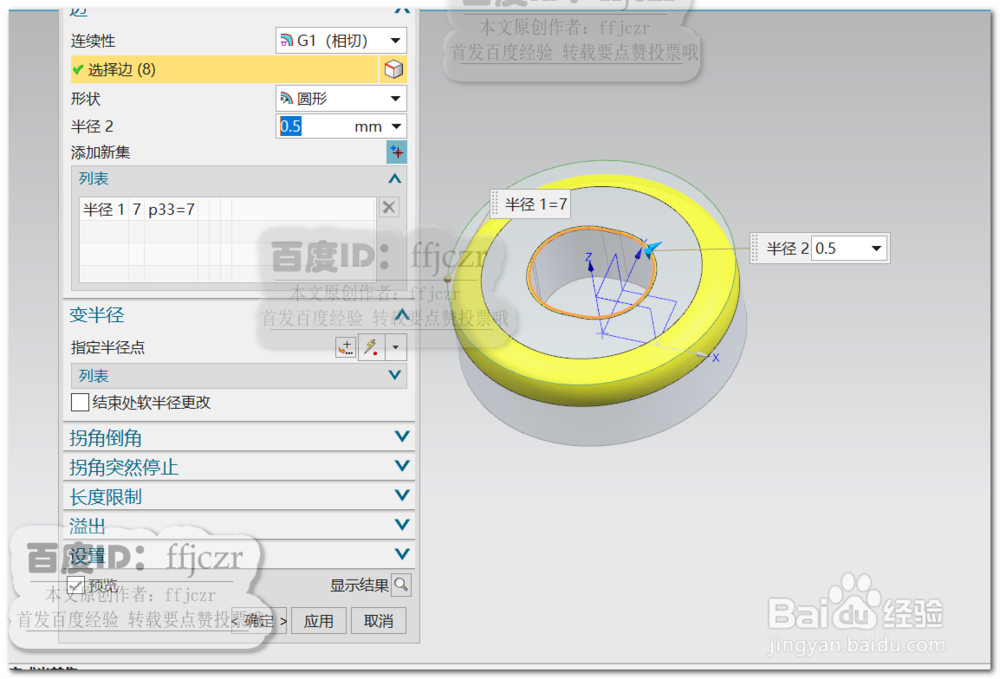

4、  对创建好的模型端面外轮廓线倒半径为7的圆角；内部孔边倒半径为0.5的圆角，孔底边倒半径为3的圆角。

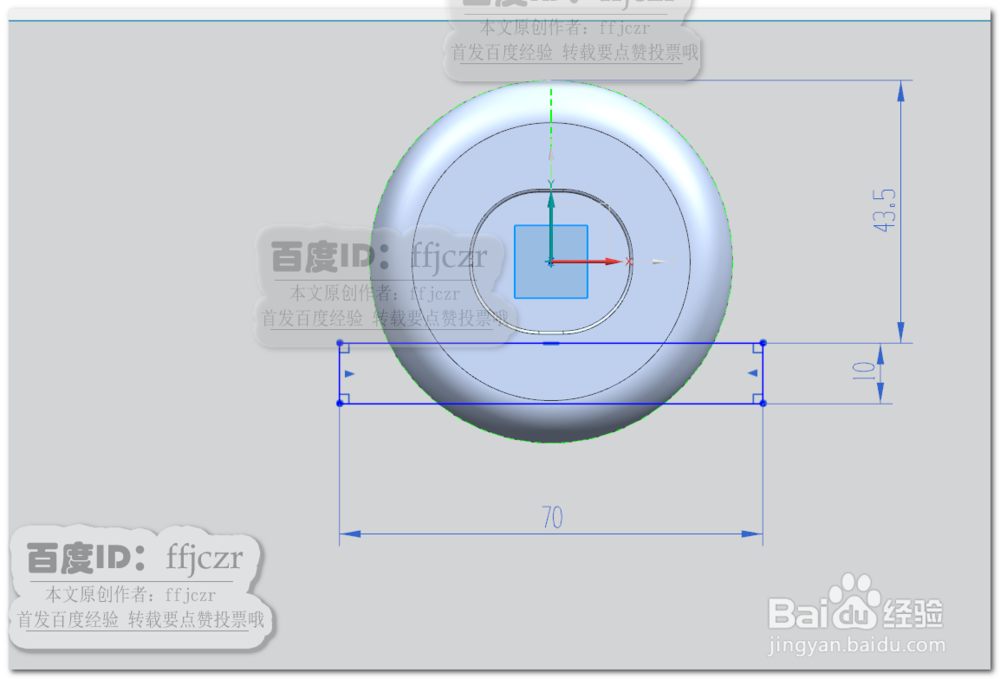

5、  以模型端面作为拉伸草绘平面，在草绘中绘一平行于X轴的矩形，矩形长为70宽高为10，矩形左右对称于Y轴，矩形上边与模型最大轮廓距离为43.5.

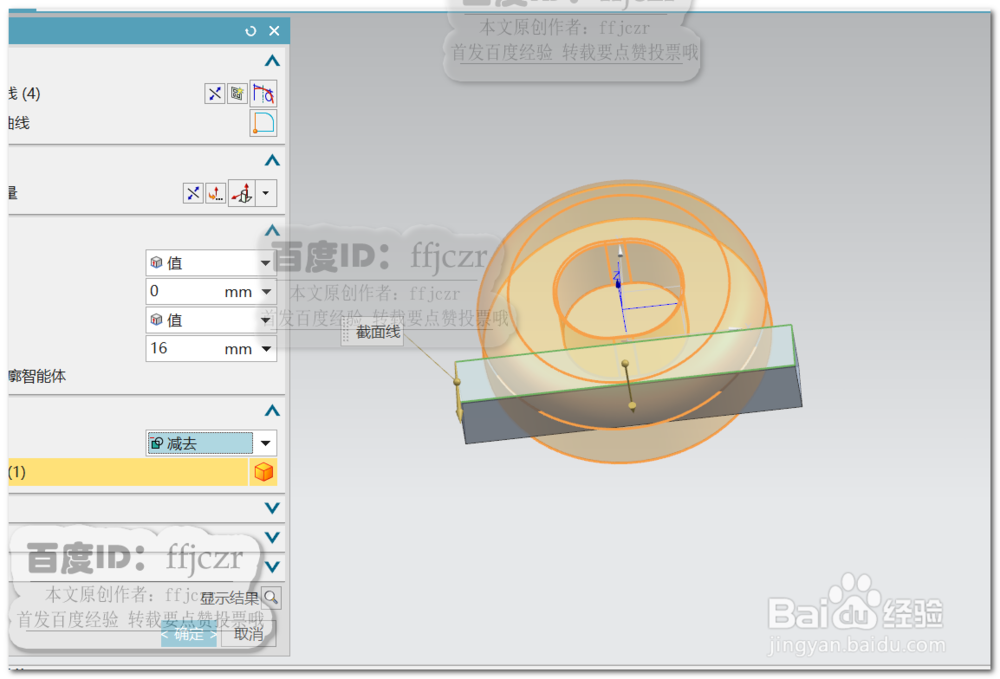

  拉伸对话框，拉伸方向为Z轴负向，拉伸距离为16，布尔为减去。

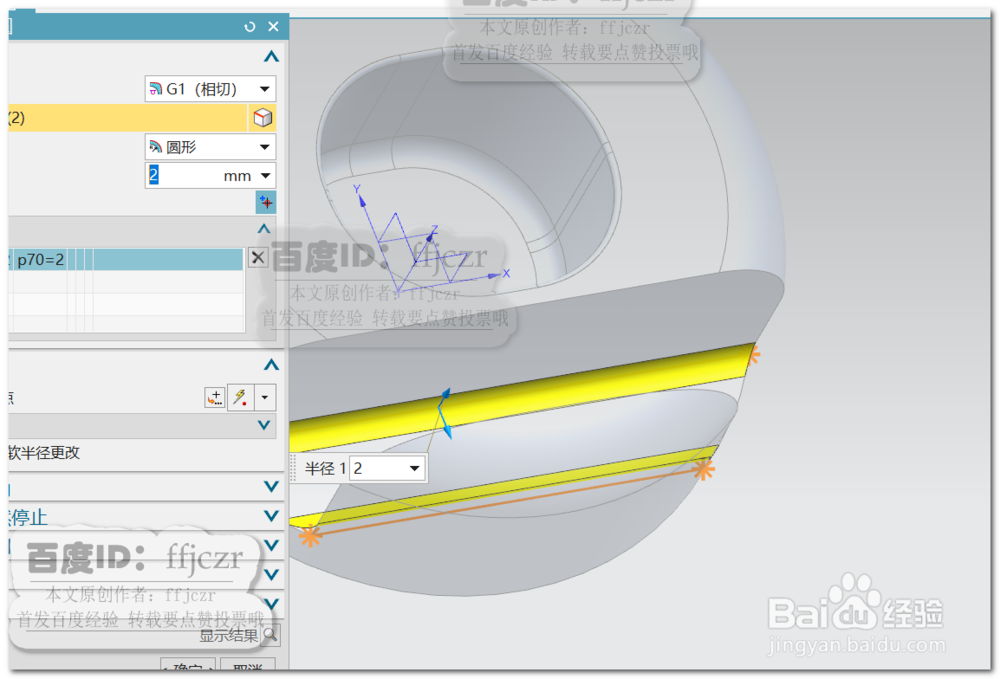

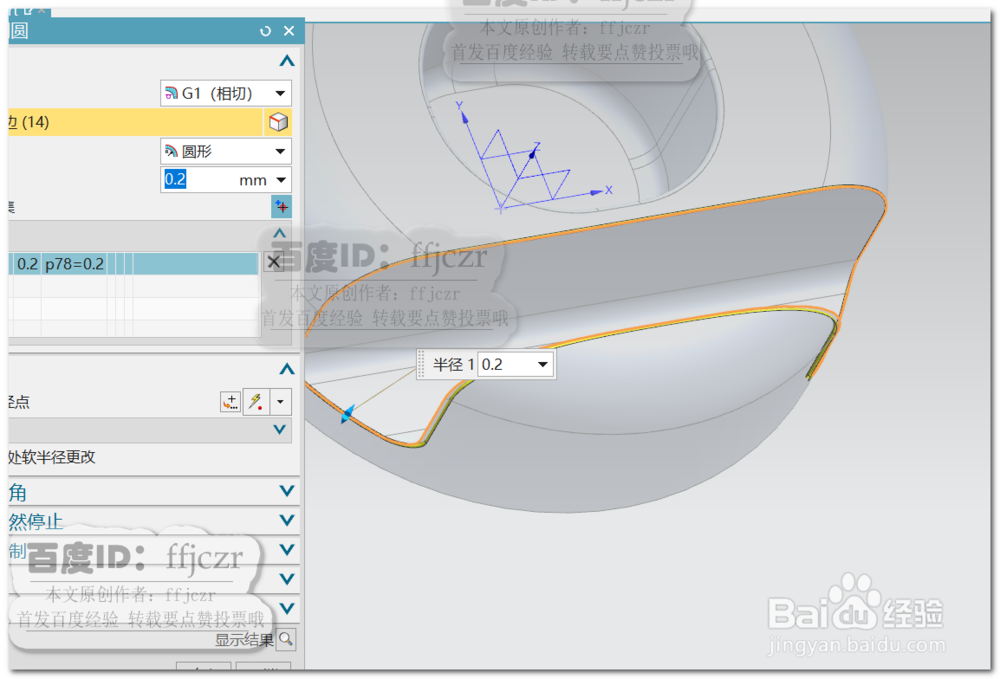

6、  选用倒圆角命令，对开槽的二底边倒半径为2的圆角；对开槽轮廓边倒半径为0.2的圆角（一定要注意倒角的顺序）。

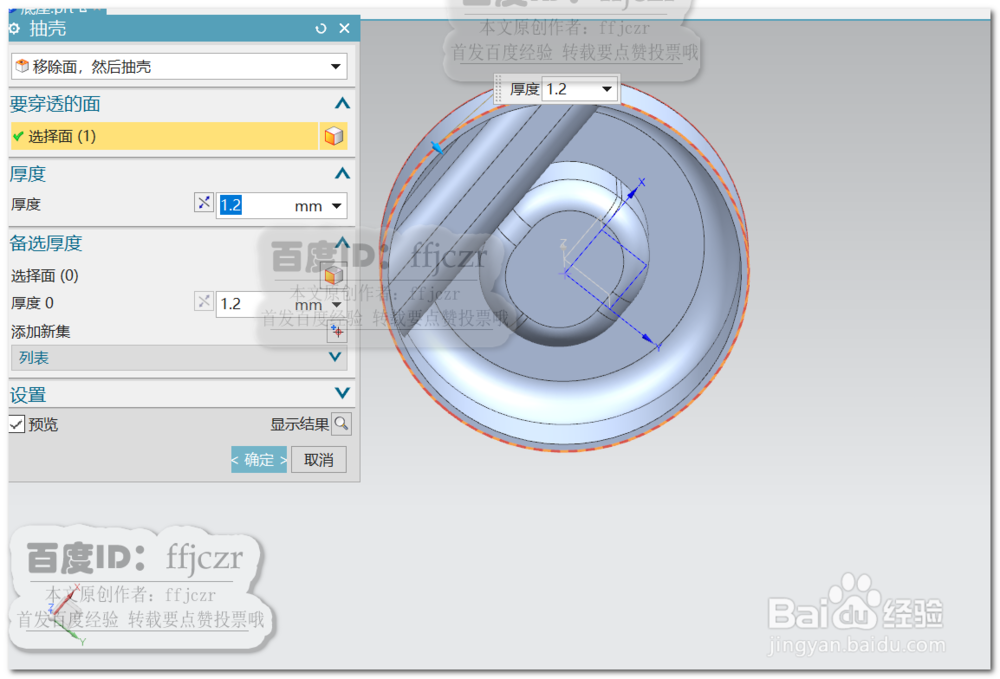

7、  选用抽壳命令，要穿透的面为模型的底面；抽壳的厚度为1.2.

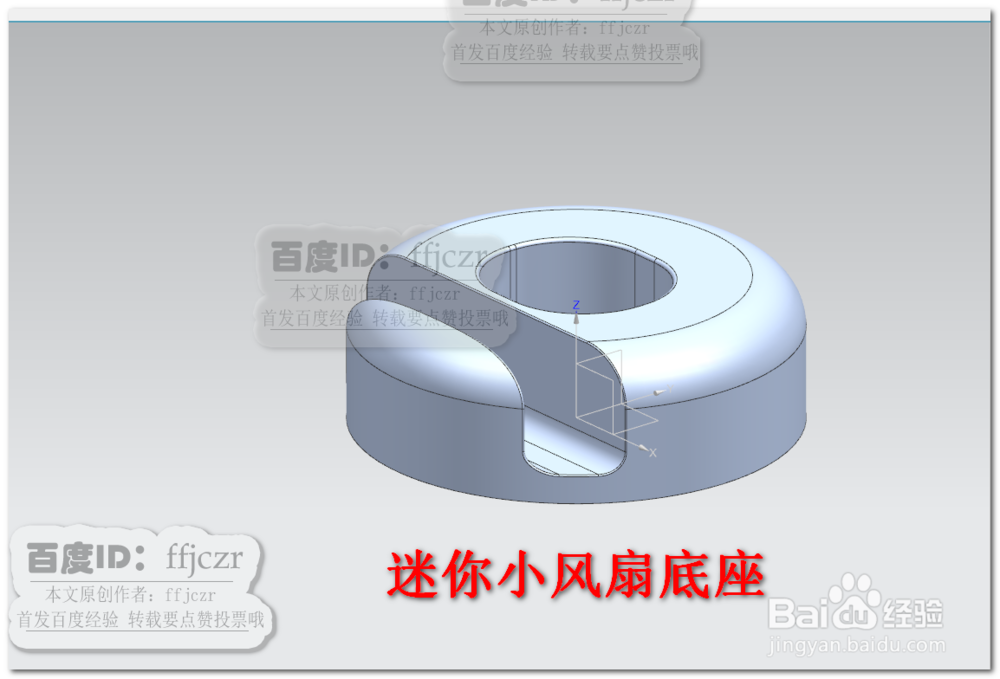

至此，迷你小风扇底座模型创建完成。
